ダブルディフェンスジョイント
特許第６６７５５３３号

弾性目地材と防護装置で従来の伸縮装置の問題解決！

防水機能の耐久性が極めて高いダブルディフェンスジョイントは、
遊間部の弾性目地材と防護装置との間に空間を設けて被覆する構に
より、防水部分に輪荷重が一切かかりません。
構造がシンプルで、施工速度も早く、車線規制や交通開放などの通
行制限への時間も短縮されます。
カタログ

弾性目地材と防護装置で従来の伸縮装置の問題解決！

防水機能の耐久性が極めて高いダブルディフェンスジョイントは、遊間部の弾性目地材と防護装置との間に空間を設けて被覆する構により、防水部分に輪荷重が一切かかりません。
構造がシンプルで、施工速度も早く、車線規制や交通開放などの通行制限への時間も短縮されます。
カタログ

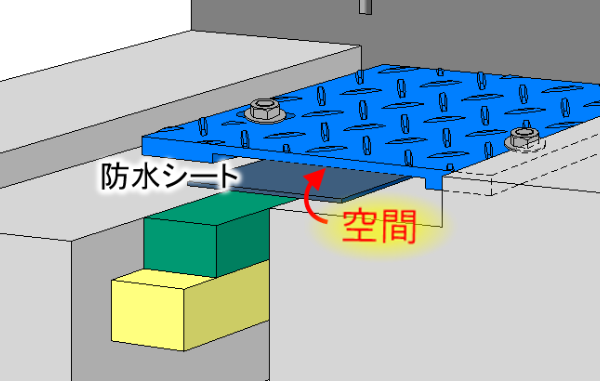

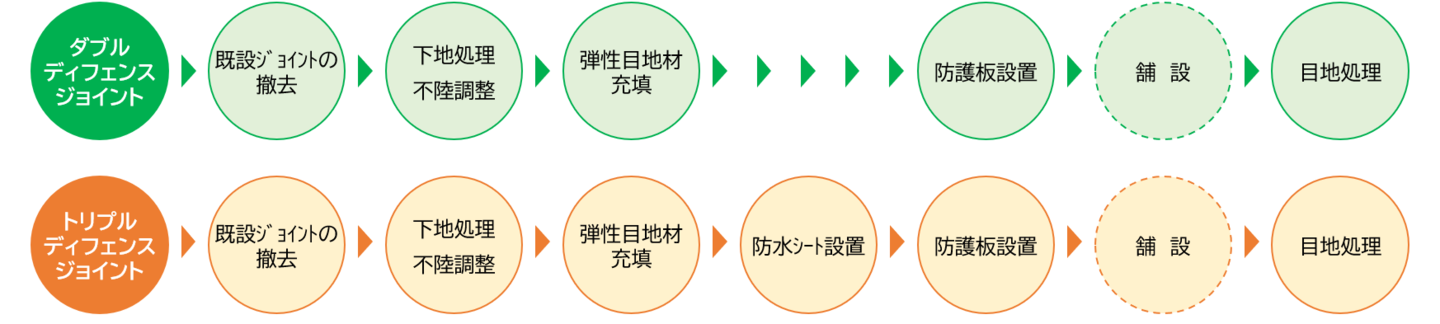

二重止水構造もラインアップしております。　
ダブルディフェンスジョイントに防水シートをプラスした
二重止水構造で水を完全にシャットアウト！
桁下への漏水を防ぎます。
カタログ

二重止水構造もラインアップしております。
ダブルディフェンスジョイントに防水シートをプラスした二重止水構造で水を完全にシャットアウト！
桁下への漏水を防ぎます。

対象	橋長	床版遊間	伸縮量	舗装厚
RC橋・PC橋・鋼橋	２０ｍ以下	１０～６０ｍｍ以下	２０ｍｍ以下	アスファルト舗装６０ｍｍ以上薄層舗装１０ｍｍ以上

※1　大型車の通行量が多い場合は現地状況に応じて検討させていただきますのでご相談ください。
※2　歩道橋は上記適用範囲に関わらず、一度お問合せください。

対象	橋長	床版遊間	伸縮量	舗装厚
RC橋･ PC橋･鋼橋	20m以下	10～60 mm以下	20 mm以下	アスファルト舗装60mm以上薄層舗装10mm以上

※1　大型車の通行量が多い場合は現地状況に応じて検討させていただきますのでご相談ください。
※2　歩道橋は上記適用範囲に関わらず、一度お問合せください。

小規模橋梁用伸縮装置特許第６６７５５３３号
